Inchidere Centralizata Smart Fortwo

Inlocuire Actuator de Inchidere Centralizata


Se desface fata usii exterioara ( se da jos oglinda , chederul exterior si manerul usii care este prins cu un surub cu cap torx pe interior ) apoi se apasa cu genunchiul pe mijlocul plasticului usii si se trage din cleme marginea superioara ( este prinsa cu 4 cleme de sina metalica de sus) si va ramane ca in foto de mai jos

Apoi se desfac cele vreo 5 suruburi care sunt tot cu cap torx se scot mufele si se extrage broasca dupa cum se vede in poza de mai jos

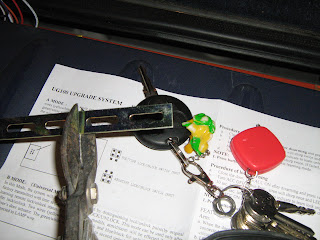

Se fac adaptarile pentru montajul unui actuator normal si anume se face o tablita de culisare pentru capatul actuatorului intrucat cursa broastei este mai mica decat cea a actuatorului si daca nu se face aceasta adaptare actuatorul nu va da semnal masinii ca broasca este inchisa si masina se va deschide imediat dupa inchidere (2 foto mai jos cu tabla pregatita si cu tabla in capul actuatorului)



Se taie tabla pentru prinderea inferioara si apoi se monteaza pe pozitia cat mai verticala in raport cu miscarea catelului de blocare (inca 2 fotografii mai jos )



Apoi dupa montaj se fac legaturile la fire ...se vor folosi numai 4 din cele 5 fire ale actuatorului reusiti sa distingeti culorile in foto de mai jos



din pacate nu mai retin exact culorile pentru ca la momentul cand am facut aceasta operatiune nu ma gandeam ca voi face si tutoriale de reparatii

Spor la treaba timp de lucru aproximativ 60-120 minute in functie de dotari
